高爾夫球場監控系統

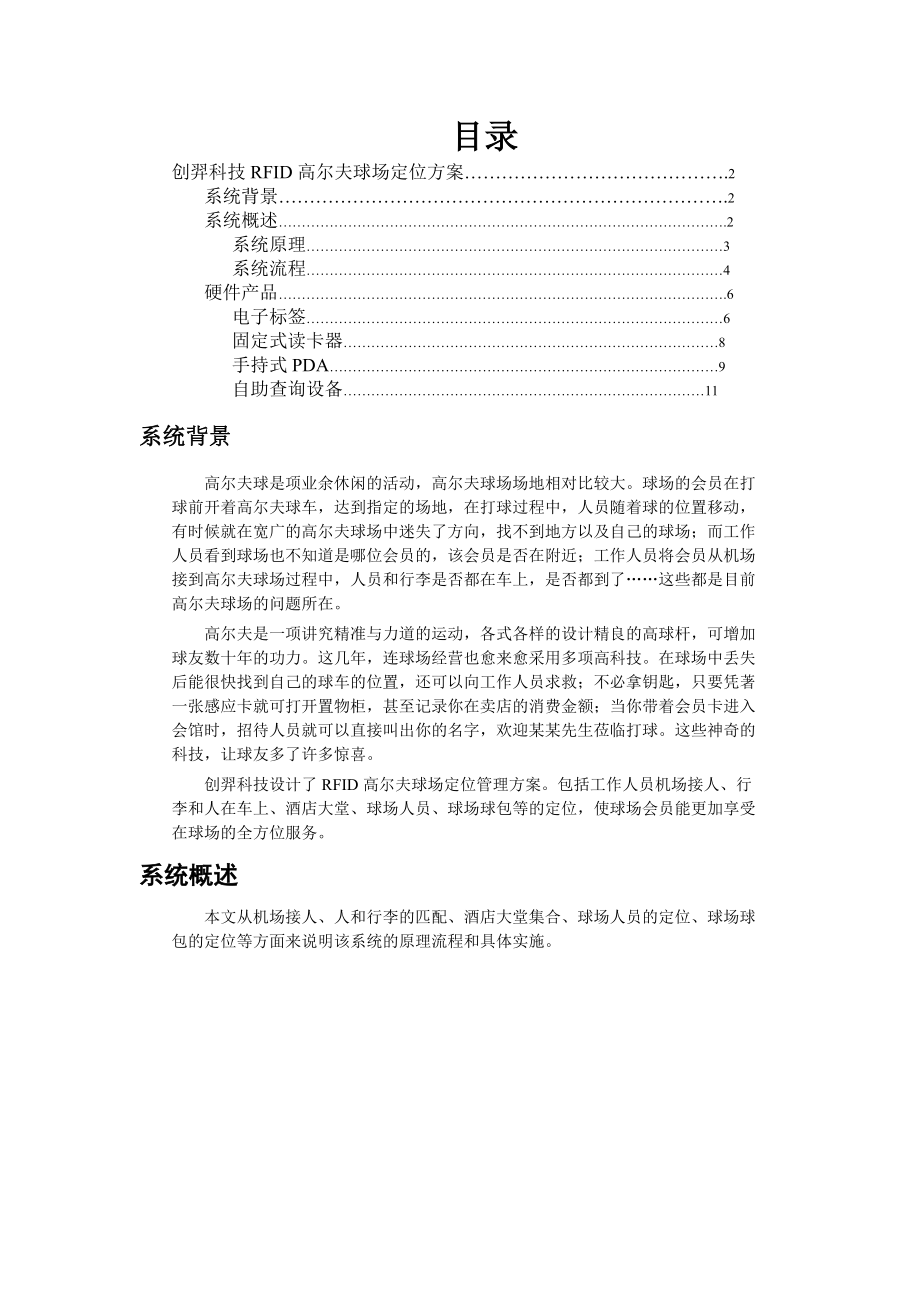

1、目錄創羿科技RFID高爾夫球場定位方案.2系統背景.2系統概述.2系統原理3系統流程4硬件產品.6電子標簽6固定式讀卡器8手持式PDA9自助查詢?cè)O(shè)備11系統背景高爾夫球是項業余休閑的活動，高爾夫球場場地相對比較大。球場的會員在打球前開著高爾夫球車，達到指定的場地，在打球過程中，人員隨著球的位置移動，有時候就在寬廣的高爾夫球場中迷失了方向，找不到地方以及自己的球場；而工作人員看到球場也不知道是哪位會員的，該會員是否在附近；工作人員將會員從機場接到高爾夫球場過程中，人員和行李是否都在車上，是否都到了這些都是目前高爾夫球場的問題所在。高爾夫是一項講究精準與力道的運動，各式各樣的設計精良的高球桿，可增

2、加球友數十年的功力。這幾年，連球場經營也愈來愈采用多項高科技。在球場中丟失后能很快找到自己的球車的位置，還可以向工作人員求救；不必拿鑰匙，只要憑著一張感應卡就可打開置物柜，甚至記錄你在賣店的消費金額；當你帶著會員卡進入會館時，招待人員就可以直接叫出你的名字，歡迎某某先生蒞臨打球。這些神奇的科技，讓球友多了許多驚喜。創羿科技設計了RFID高爾夫球場定位管理方案。包括工作人員機場接人、行李和人在車上、酒店大堂、球場人員、球場球包等的定位，使球場會員能更加享受在球場的全方位服務。系統概述本文從機場接人、人和行李的匹配、酒店大堂集合、球場人員的定位、球場球包的定位等方面來說明該系統的原理流程和具體實施

3、。系統原理RFID系統由電子標簽、讀卡器、系統控制端等組成。高爾夫球場的會員卡是才用RFID技術的，每個會員用一個唯一id的會員卡，不用通知是哪為會員，讀卡器就能識別到。還能采用手持式讀寫器（PDA）來移動的識別電子標簽。從機場接到會員后，工作人員將會員的行李上都安上電子標簽，電子標簽上的信息主要是行李的主人、房間號、達到時間等等。讀卡器能讀取行李標簽上的信息并和會員卡匹配。在酒店大堂，工作人員對到達的會員進行統計，讀卡器讀取會員卡的人數，人員信息等。在球場，進球場的每個高爾夫球包和球車都有一個電子標簽，標簽有相關標識顯示所屬會員名稱，標簽中有相關信息，包括編號、會員名稱、會員場地號等等。在球

4、場的相應區域內都安裝好固定式讀卡器，布點的讀卡器確保球場都在讀卡器的信號范圍內，在球場的會員、球車、球包等都在固定讀卡器信號范圍內。會員在球場中迷失，能使用會員卡上的小按鈕報告自己的位置，或者在附近找到自助終端來求助，工作人員就能根據標簽的位置查找會員的位置以及球場球包的位置。系統流程（布點讀卡器根據現場實際測量為準）1、會員卡是一個RFID卡，接機人員使用PDA識別會員，并對會員的行李進行編號，便于查找；2、上車后，工作人員使用PDA將已上車的人員進行統計，與系統數據庫的信息進行匹配，查看是否要接的會員全部上車；3、會員達到酒店后，酒店大堂門口有固定讀卡器可以讀取會員的信息（或者工作人員手中

5、有手持式PDA，讀取到達酒店大堂的會員標簽），統計到達的會員，根據系統數據庫中的數據匹配，查看哪些會員缺席，如果有必要可聯系會員得知原因。并且根據行李上的標簽將會員的行李送到相應會員的房間；4、達到球場后，每個會員使用會員卡使用儲物柜和球包球車。球包球車上有電子標簽，在球場內能實時定位，能和相應的會員進行匹配。如果會員在打球時迷路，可以使用會員卡上的小按鈕告訴工作人員自己的具體位置。工作人員也能使用PDA很快找到會員的位置，以及該會員的球車和球包。同時會員還可以使用附近的自助設備查找自己的位置；5、會員離開后，球包球車的電子標簽對應的數據庫數據將被清空，如果有必要還可以將球包球車的電子標簽取下

6、，循環利用。硬件產品該系統用到的硬件設備有：RFID電子標簽（使用在會員卡、球車、球包、行李上）、固定讀卡器、PDA、自助查詢?cè)O(shè)備。電子標簽創羿CY-TAR-200標準版該產品具有超小型化、超輕、便攜、電腦一體化等特點，使用異常靈活方便。讀寫器主要由操作人員隨身攜帶，在某一區域完成對該區域RFID電子標簽的信息自動采集或者是主動采集信息，有效識別距離可達120m。識別距離：有效識別距離可達120m，可調節主頻：400MHz；操作系統： WINCE5.0、MOBILE6.0, 可以支持全球各種語言版本； 存儲器：128MB NAND FLASH, 64MB SDRAM；尺寸重量：125 x 77

7、 x 19（單位/毫米）；顯示屏：4.3英寸低溫多晶硅高分辨800X480 真彩WVGA顯示屏；攝像頭：300萬像素，自動對焦 ；USB口：一個USB主口，可接U盤、鍵盤、鼠標等從設備。USB從口一個；音頻接口：3.5毫米立體聲耳機插座，內置喇叭和MIC； 存儲接口：標準TF卡接口，可擴展2GB FLASH數據存儲區；無線模塊：標配802.11b/g、藍牙2.0傳輸功能+GSM/GPRS+GPS；電池容量：標配2000mA.H大容量鋰電池； 喇 叭：雙聲道喇叭，每個喇叭功率為：700mW； 操作系統：WINCE/MOBILE。固定式讀卡器創羿CY-RFS-202讀寫器+GPRS創羿科

8、技CY-RFS-202讀寫器+GPRS就是在標準版的基礎上增加了GPRS定位技術，大幅度提高了產品的性能。該產品是短距離、多點、多跳無線通訊產品，能夠簡單、快速的為串口終端設備增加無線通訊的能力。該產品有效識別距離可達120m，最高識別速度可達200公里/小時，同時識別 200 張標簽。性能穩定、工作可靠，信號傳輸能力強，使用壽命長等優勢。該設備已廣泛應用于門禁、考勤、會議簽到、及高速公路、油站、停車場、公交等收費系統等各種領域。工作頻率 ：2.4GHz2.5GHz ISM 微波段識別距離 ： 有效識別距離可達120m識別速度 ： 最高識別速度可達200公里/小時識別能力 ： 同時識別 200

9、 張標簽識別方式 ： 全方向識別、定向識別環境溫度 ： 在-40-85使用壽命 ： 30年抗干擾性 ： 使用頻道隔離技術，多個設備互不干擾安全性能 ： 防雷、防沖擊，滿足工業環境要求通信接口 ： RS232/RS485/RJ45電    源 ： 9V/12V-3A DC電源天線極化 ： 垂直數據速率 ： 最高10M bit/s外殼材料 ： 金屬材質產品顏色 ： 黑色安裝方式 ： 粘貼或者側掛手持式PDA創羿科技CY-RMO-201手持式讀寫器+GPRS創羿科技CY-RMO-201手持式讀寫器+GPRS為我公司生產的帶有GPRS技術的基本型PDA，該產品提供完善的加

10、密方案，全面保護用戶知識產權不被非法仿制和剽竊，主要應用于工業用途的便攜手抄數據類終端機。例如電力紅外抄表器、餐廳點菜機、各類儀表232接口操作手持機、232接口數傳機等等用途。讀寫器具有超小型化、超輕、便攜、電腦一體化等特點，使用異常靈活方便。 工作頻率：2.4GHz2.5GHz ISM 微波段識別距離：有效識別距離可達120，可調節識別速度：最高識別速度可達200公里/小時識別能力：同時識別 200 張標簽主        頻：400MHz；操作系統： WINCE5.0、MOBILE6.0, 可以支持全球各種語言版本；存 儲 器：128MB NAND FLASH, 64MB SDRAM；尺寸重量：125 x 77 x 19（單位/毫米）；顯 示 屏：4.3英寸低溫多晶硅高分辨800X480 真彩WVGA顯示屏；攝 像 頭：300萬像素，自動對焦 ；USB   口：一個USB主口，可接U盤、鍵盤、鼠標等從設備。USB從口一個；音頻接口：3
