計算材料學實驗

1、實驗四利用 Material Studio分析研究晶體材料性能一、實驗?zāi)康?、了解Material Studio(MS)軟件中有關固體材料科學設計各個模塊功能；2、掌握在 MS軟件Materials Visualizer 子模塊中創建晶體結構模型；3、掌握在 MS 材料計算軟件中研究晶體材料性質的方法；4、掌握查看和分析晶體材料屬性的方法。5、分析AlAs晶體的晶格常數、態密度、能帶圖等性質。二、實驗原理及方法 Materials Studio 是世界上著名的計算材料軟件，其擁有十分強大的材料計算和設計功能。該軟件中的Materials Visualizer 子模塊，可用于構建晶體模型。根據晶

2、體學與本課程所學知識，每種晶體都有其特有的晶體結構排布，每個原子占據一定的原子位置，每種晶體都具有相應的晶格常數、對稱性等晶體學數據。 Materials Visualizer 子模塊可給出晶體結構的直觀模型，并可以分析出晶體的晶格參數、空間群、原子坐標的數據。 CASTAP是特別為固體材料學而設計的一個現代的量子力學基本程序，其使用了密度泛函(DFT）平面波贗勢方法，進行第一原理量子力學計算，以探索如半導體，陶瓷，金屬，礦物和沸石等材料的晶體和表面性質。Material Studio使用組件對話框中的CASTAP選項允許準備，啟動，分析和監測CASTAP服役工作。 CASTAP的任務：能量任

3、務、幾何優化任務、動力學任務、性質任務。三、實驗儀器 Materials Studio 軟件、計算機。四、實驗步驟1.構建晶體模型（1）創建空的單胞：build -build crystal，選擇合適的空間群和晶格常數。（2）添加原子： build -add atoms輸入原子種類及原子坐標。若有原子在晶胞外，選擇rebuild。（3）構建原胞：build -symmetry primitive cell。 2.晶體模型計算（1）結構優化：modules -CASTEP calculation-setup -task -geometry optimization，計算精度根據計算的時間要求及單

4、胞中的原子個數，一般選為fine；函數選默認的GGA-PBE 方法。（2）性質計算：在setup 的同級對話框中選擇properties，CASTEP 可完成的性質計算及計算過程中的計算精度控制等都可以在本對話框中進行選擇。然后點擊run，開始進行計算。3.晶體模型分析根據Modules-CASTEP -analysis 工具，可以分析出已計算的晶體性質。五、實驗結果分析1.AlAs晶體結構 AlAs空間群是F-43m，它的晶格參數為5.6622埃，依照步驟對AlAs晶體計算。 計算后優化的3D視圖的晶胞以及其電子密度等能面如下圖所示：半導體（AlAs晶胞）的能態密度和能帶結構圖如下：從以上的

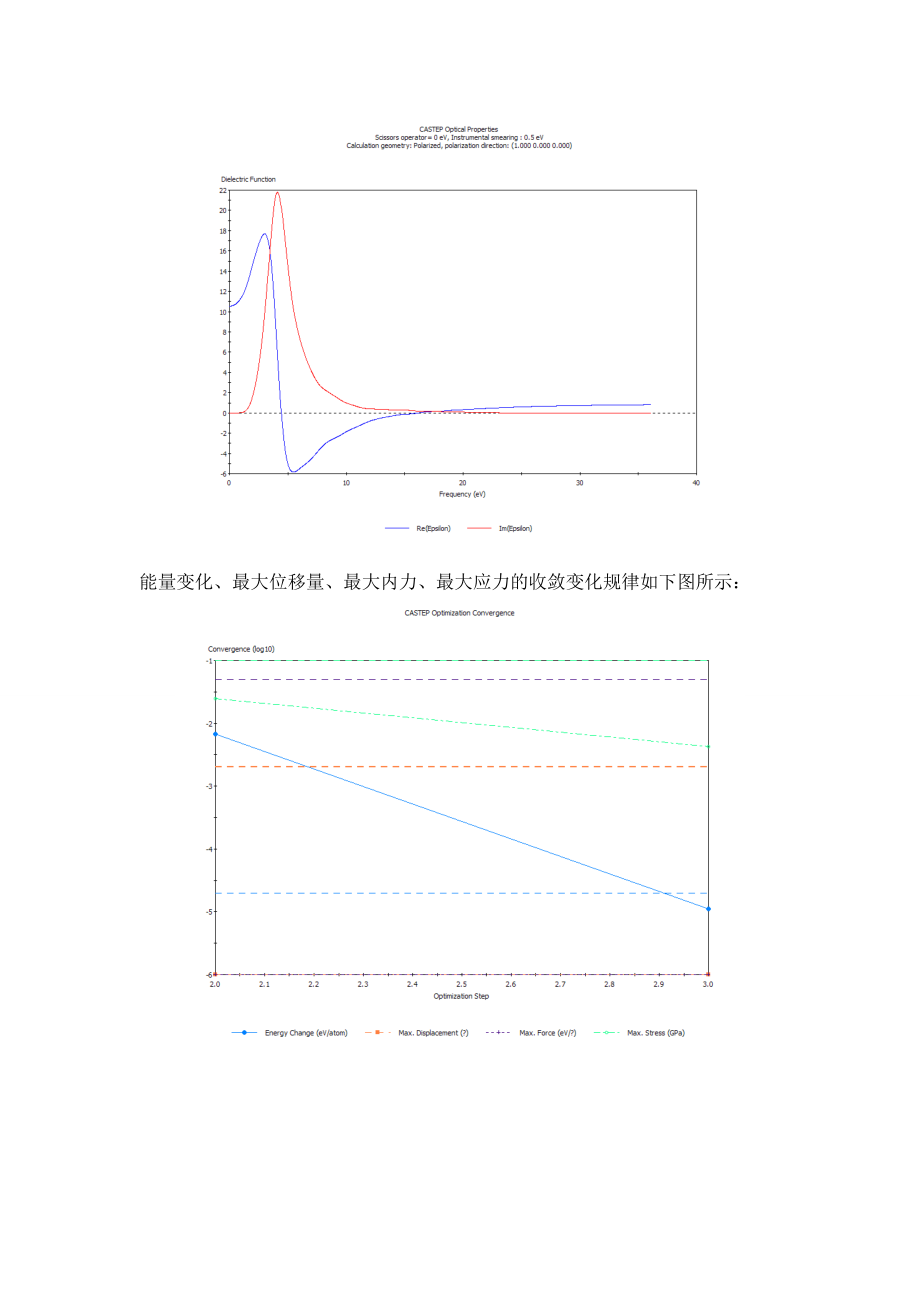

5、圖中可以看出，上方區域的線條表示的是導帶，下方區域的線條表示價帶，中間空白區域是禁帶。禁帶寬度在半導體范圍內，這表明AlAs晶體具有半導體的性質。在態密度曲線圖中，虛線表示的是費米能級。 能帶圖顯示的是在布里淵區中K矢量沿著高對稱性方向上的電子能量依賴度。一個原子的一個原子軌道在一維周期條件下將產生一條能帶，能帶的帶寬取決于這些原子軌道的在周期方向上的成鍵強度，強度越大，帶寬越大，成鍵越弱，帶寬越小。介電函數與頻率的關系曲線如下圖所示：能量變化、最大位移量、最大內力、最大應力的收斂變化規律如下圖所示： 從上圖的吸收度和頻率關系可以看出，先迅速增長再逐步下降，主要形成一個峰值。2. NaCl晶體

6、結構 NaCl空間群是225-FM3M，它的晶格參數為5.642埃，依照步驟對NaCl晶體計算。 計算后優化的3D視圖的晶胞以及其電子密度等能面如下圖所示：Nacl晶胞的能態密度和能帶結構圖如下： 圖中上方區域的線條表示導帶，下方區域的線條表示價帶，中間空白區是禁帶。態密度曲線中，虛線為費米能級。能看出NaCl的禁帶寬度很大。能帶的分析與上AsAl相同可以參考以上的分析，此處不再贅述了。介電函數與頻率的關系曲線如下圖所示：能量變化、最大位移量、最大內力、最大應力的收斂變化規律如下圖所示：從上圖的吸收度和頻率關系可以看出，先迅速增長再逐步下降，主要形成兩個峰值，再吸收度較低是形成兩個相對較小的峰值。6、 實驗總結 此次實驗是第一次接觸Material Studio(MS)軟件，初步學習和掌握了MS軟件的各個模塊的功能，并利用MS對構造的晶體結構模型進行計算和分析。當然，這一堂課只是一個初步的了解和學習，還要繼續發現學習其余更為有用的功能
