1、精選優質文檔-傾情為你奉上單元式幕墻收口技術 潘國平 杜東新摘要 單元式幕墻相鄰組件間靠對插完成接縫，因此安裝順序要求非常嚴格，即每一層要橫向按次序一塊接一塊對插，中間不能留空位（因?yàn)閷?duì)插接縫無法平推進入空位），安裝完一層再安裝上一層，最后一個單元如何與相鄰兩單元實現收口連接是一個難點，收口方式有多種，性能各異，但基本都能實現順利收口，一個層間可以有幾個或多個收口，但設計時應按安裝的可實現性預留最少的收口點，本文通過對相關資料的整理為單元式幕墻設計提供參考。關鍵詞 單元式幕墻 收口 單元公母料 切豁 等 一 單元式幕墻的構造特征及分類1. 插接方式:單元式幕墻體系以是分體橫豎向龍骨為主要設計特

2、征的幕墻體系,如圖示的構造示意（圖一），單元幕墻作法有兩大類既插接方式或稱楔合式、對接方式或稱獨立式(圖四)；比較通行的是插接方式，又細分為橫滑型和橫鎖型單元（本文不論述）插接單元系統三維節點圖（圖一）從以上圖示可以看出此結構，是通過桿件的對插完成的，這種結構特性決定了其安裝只能按順序進行也導致了此種結構的局限性。在編制施工組織設計，特別是施工總平面圖設計時要注意到建筑的塔吊、施工電梯等施工機具，每隔三層左右要和主體結構拉接一次，這些拉接桿件使單元組件無法通過而中斷安裝留下空位，要待這些機具拆除后才能收口，施工總平面圖要按單元式幕墻組裝規律，將單元式幕墻收口部位布置在施工機具的位置為宜，這是實

3、現工地工期短的關鍵。此時要注意的是：單元板塊的起始板塊為與一側拉接桿件不發生碰撞、干擾的第一個板塊。當按順時針方向施工時，截止于建筑的塔吊、施工電梯另一側拉接桿件外的板塊，中間 施工機具位置適宜作單元幕墻收口（圖二）未安裝的即為收口單元，此部位單元板塊可能是三個分格也可能是四個分格，甚至更多(圖三)。這幾個與收口單元相鄰的單元板塊有可是標準板塊，也有可能不是，取決于收口設計方案。如采用又能公雙母料，則左中右三個板塊均為非標準單元。如采用切豁法收口，則左中右三個板塊均為 起始單元板塊示意（圖三）非標準單元，僅只在左右兩單元板塊的上橫框頂板作切豁處理即可。2.對接方式(也有稱作獨立單元式)此種結構

4、的作法為安裝提供了一定的便利，其密封方式是依靠膠條的對接來實現的(即通過膠條對碰)，因此對施工的精度要求較高，以確保膠條在壓縮狀態下的正常工作，膠條開模尺寸一般比就位狀態下大3mm左右為宜，對接處要采用專用膠水粘接牢固，也可開專用的膠條角芯以確保密封效果。 此方式可以克服插接方式在的不足，玻璃板塊均為獨立安裝，可自由安裝、拆卸，消除了傳統插接式單元幕墻不可拆卸的缺點，比較方便幕墻的維修；同時還可實現局部的無序安裝，給現場電梯口、運輸通道的后安裝提供了方便。但其主要適用于大跨度、鋼結構主體的建筑（如機場、廠房等）外裝飾工程。理論上獨立單元式可以在任何點位上實現板塊的收口，但考慮到安裝的難易程度及

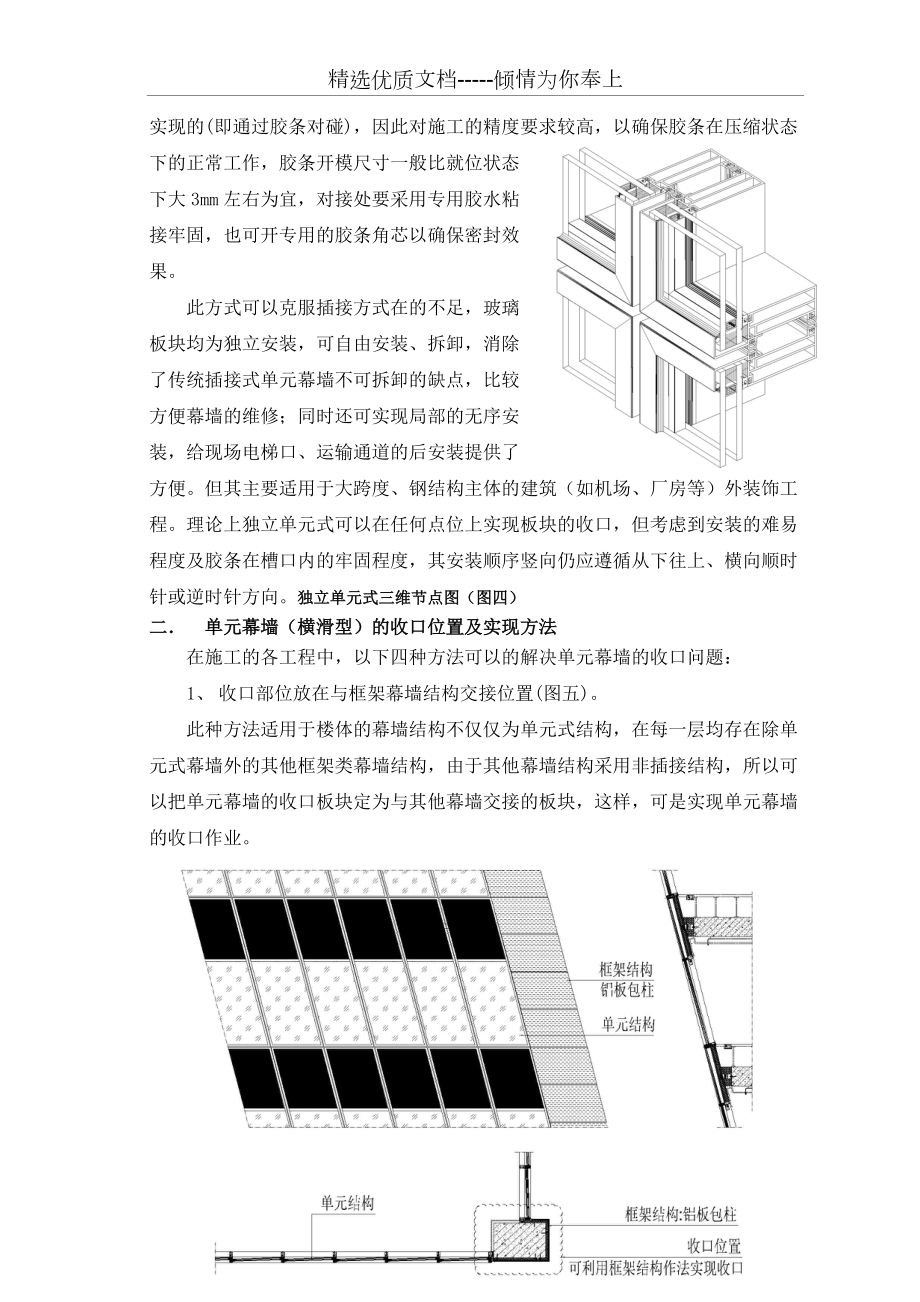

5、膠條在槽口內的牢固程度，其安裝順序豎向仍應遵循從下往上、橫向順時針或逆時針方向。獨立單元式三維節點圖（圖四）二 單元幕墻（橫滑型）的收口位置及實現方法在施工的各工程中，以下四種方法可以的解決單元幕墻的收口問題：1、 收口部位放在與框架幕墻結構交接位置(圖五)。此種方法適用于樓體的幕墻結構不僅僅為單元式結構，在每一層均存在除單元式幕墻外的其他框架類幕墻結構，由于其他幕墻結構采用非插接結構，所以可以把單元幕墻的收口板塊定為與其他幕墻交接的板塊，這樣，可是實現單元幕墻的收口作業。單元收口處理辦法一（圖五）2、 在轉角部位做幕墻收口處理幕墻的轉角部位是天然的收口處理部位，單元幕墻轉角部位的設計為雙母框
