1、編輯ppt刻蝕及去刻蝕及去PSG工藝培訓工藝培訓 工工 藝藝 部部 主要內容主要內容刻蝕及去PSG目的刻蝕及去PSG原理RENA工藝流程工藝常見問題以及解決方法刻蝕工藝崗位職責注意事項一、刻蝕及去一、刻蝕及去PSG目的目的1.1 刻蝕目的 由于在擴散過程中，即使采用背靠背的單面擴散方式，硅片的所有表面（包括邊緣）都將不可避免地?cái)U(kuò)散上磷。PN結的正面所收集到的光生電子會沿著邊緣擴散有磷的區域流到PN結的背面，而造成短路，此短路通道等效于降低并聯電阻。 經過刻蝕工序，硅片邊緣帶有的磷將會被去除干凈，避免PN結短路造成并聯電阻降低。1.2 去PSG目的 由于在擴散過程中氧的通入，在硅片表面形成一層S

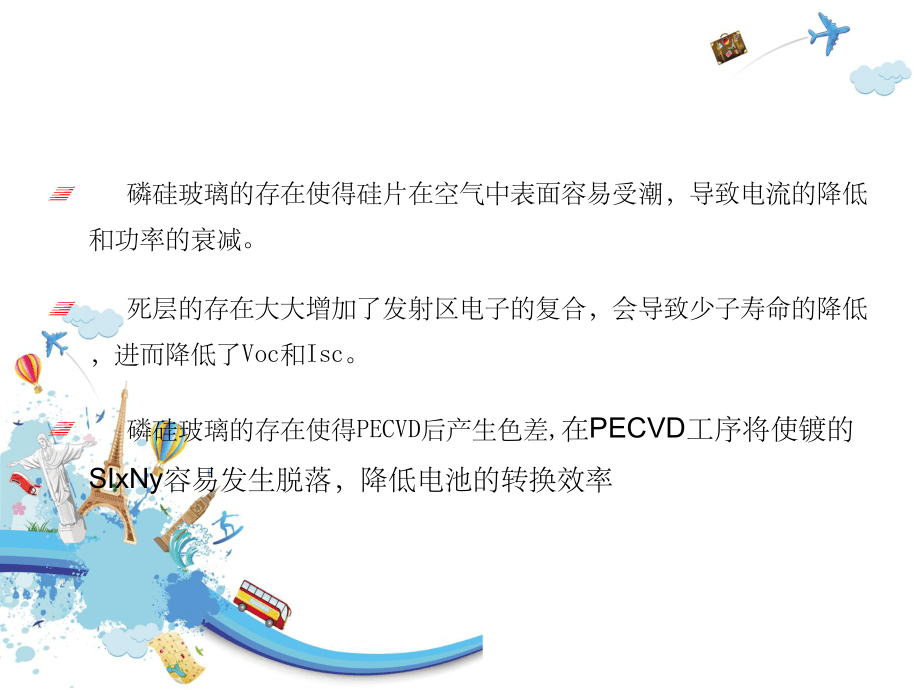

2、iO2，在高溫下POCl3與O2形成的P2O5，部分P原子進入Si取代部分晶格上的Si原子形成n型半導體，部分則留在了SiO2中形成PSG。 磷硅玻璃的存在使得硅片在空氣中表面容易受潮，導致電流的降低和功率的衰減。 死層的存在大大增加了發射區電子的復合，會導致少子壽命的降低，進而降低了Voc和Isc。 磷硅玻璃的存在使得PECVD后產生色差,在PECVD工序?qū)⑹瑰兊腟IxNy容易發生脫落，降低電池的轉換效率6二、二、濕法刻蝕及去濕法刻蝕及去PSG原理原理2.1 濕法刻蝕原理：利用HNO3和HF的混合液體對擴散后硅片下表面和邊緣進行腐蝕,去除邊緣的N型硅,使得硅片的上下表面相互絕緣。 邊緣刻蝕原

3、理反應方程式：3Si + 4HNO3+18HF =3H2 SiF6 + 4NO23Si + 4HNO3+18HF =3H2 SiF6 + 4NO2 + 8H2O + 8H2O 去PSG原理： SiO2+4HF=SiF4+2H2O SiF4+2HF=H2SiF6 SiO2+ 6HF=H2SiF6+2H2O去PSG工序檢驗方法： 當硅片從HF槽出來時，觀察其表面是否脫水，如果脫水，則表明磷硅玻璃已去除干凈；如果表面還沾有水珠，則表明磷硅玻璃未被去除干凈，可在HF槽中適當補些HF。三、三、RENA InOxSide 工藝流程工藝流程水洗槽水洗槽Rena inOxside制絨槽吹干槽傳遞過程上片擴散后

4、接收堿洗槽水洗槽酸洗槽下片刻蝕設備刻蝕設備 RENA InOxSide的主體分為以下七個槽，此外還有滾輪、排風系統、自動及手動補液系統、循環系統和溫度控制系統等。Etch bathRinse1AlkalineRinseRinse2HF bathRinse3Dryer23.1 刻蝕槽刻蝕槽 所用溶液為HF+HNO3+H2SO4，邊緣刻蝕，除去邊緣PN結，使電流朝同一方向流動，發生下列化學反應： 3Si + 18HF + 4HNO3 3H2SiF6 + 8H2O + 4NO注意：注意：擴散面須向上放置， H2SO4使硅片很好的浮于反應液上（僅上邊緣2mm左右和下表面與液體接觸）。3.2 堿洗槽堿洗

5、槽 KOH噴淋中和前道刻蝕后殘留在硅片表面的酸液，去除硅片表面的多孔硅及其雜質，去除擴散形成的染色，KOH溶液依靠冷卻水降溫保持在20左右，主要發生下列化學反應： Si+2KOH+H2O = K2SiO3+2H23.3 酸洗槽酸洗槽 HF循環沖刷噴淋中和前道堿洗后殘留在硅片表面的堿液，去除硅片表面的磷硅玻璃，主要發生下列化學反應： HF+SiO2 H2SiF6 + H2O四、工藝常見問題以及解決方法四、工藝常見問題以及解決方法、腐蝕深度：工藝控制在1.20.2m 檢測儀器：電子稱 腐蝕深度是表征片子刻通與否的一個重要參數，通過測量刻蝕前后片子減薄量，可以計算出腐蝕深度，根據具體測量情況可以改變

6、工藝參數:槽體溫度 原則上溫度控制在8度，一般上下浮動1-2度，調整梯度為0.5-1度，溫度升高腐蝕深度增加，反之。溫度可以作為刻蝕速率的調節手段，但是這是最后的手段。由于溫度較高的情況下，刻蝕溶液在刻蝕槽時會不穩定，所以一般不宜長時間超過10度，當前我們的補液能保證刻蝕速率不下降，所以我們無需調高刻蝕溶液的溫度。滾軸速度 原則上帶速控制在1.0-1.5m/min，調整梯度式0.1-0.2 m/min，速度越快，腐蝕深度越小，反之。自動補液 調整自動補液的周期以及自動補液量（HF HNO3），補液周期越短，補液量越大，腐蝕深度越大，反之。手動補液 可以手動添加化學品（HF HNO3 DI水），

7、一般在腐蝕深度偏差較大時進行手動補液，一般在換液初期和槽體壽命快到時。、刻蝕線：可能出現過刻或刻蝕不足的情況，一般不超過2mm，通過肉眼觀察，也可通過冷熱探針測量邊緣電壓來判斷是否刻通。 刻蝕不足：一般首先通過調節參數保證腐蝕深度在工藝控制范圍內即可。 檢驗方法檢驗方法冷熱探針?lè)ɡ錈崽结樂y(cè)導電型號檢驗原理檢驗原理熱探針和N型半導體接觸時，傳導電子將流向溫度較低的區域，使得熱探針處電子缺少，因而其電勢相對于同一材料上的室溫觸點而言將是正的。同樣道理，P型半導體熱探針觸點相對于室溫觸點而言將是負的。此電勢差可以用簡單的微伏表測量。熱探針的結構可以是將小的熱線圈繞在一個探針的周?chē)?，也可以用小型的?/p>

8、烙鐵。檢驗操作及判斷檢驗操作及判斷確認萬用表工作正常，量程置于200mV。冷探針連接電壓表的正電極，熱探針與電壓表的負極相連。用冷、熱探針接觸硅片一個邊沿不相連的兩個點，電壓表顯示這兩點間的電壓為正值，說明導電類型為P型，刻蝕合格。相同的方法檢測另外三個邊沿的導電類型是否為P型。如果經過檢驗，任何一個邊沿沒有刻蝕合格，則這一批硅片需要重新進行刻蝕。過刻以及刻蝕線不齊解決方法過刻以及刻蝕線不齊解決方法：抽風：抽風在很大程度上會影響到刻蝕槽液面波動，而刻蝕槽任何的液面波動，對在液面上運行的硅片都有很大影響，抽風對刻蝕線寬影響很大，調節以前首先要觀察好時片子哪條邊刻蝕線寬異常再進行相應處理，一般不建

9、議調整。循環流量：調節循環流量，觀察刻蝕效果，一般情況下，循環流量增加刻蝕線寬增加，反之。溶液比例：添加H2SO4,可以調整溶液粘稠度，增加溶液的浮力。 此外，片與片之間的間距、滾軸的水平程度、滾軸和內槽槽邊高度水平等都會影響到刻蝕線寬，發現此類問題及時通知相關人員進行處理，保證四周刻蝕均勻，無過刻以及刻不通現象 。 一般來說，只要保證腐蝕深度在工藝控制范圍，且刻蝕線正常，片子就一定能刻通。 4.3 碎片放片方法應嚴格按照作業指導書，輕拿輕放在正確位置，多晶156的硅片由于面積較大，如果放置的位置不正確，很容易造成疊片卡片等，致使硅片在機器中碎裂。調整噴淋管的位置，至滾輪能夠光滑的運行，調整風

10、管和水管的位置，使得片子在通過的時候，不會影響片子的運行。 滾軸高低不平會影響片子的運行方向，導致疊片卡片，致使碎片。 作為工藝人員在生產過程中，如果發現機器碎片，一方面應該提醒產線員工注意放片規范，減少疊片和歪片；另一方面，應巡查上述主要地方，及時找到并清理在設備中殘留的碎片，杜絕更多碎片的產生。4.4 吹不干 調整吹干氣體流量，無效果，通知設備。 當班過程中，檢查生產人員的無塵服穿戴、當班過程中，檢查生產人員的無塵服穿戴、上下片操作手法以及工藝衛生狀況是否符合要求上下片操作手法以及工藝衛生狀況是否符合要求，對于不符合要求的情況及時提出，并督促其整，對于不符合要求的情況及時提出，并督促其整改

11、，定期對員工進行集中培訓。改，定期對員工進行集中培訓。濕法刻蝕相對等離子刻蝕的優點濕法刻蝕相對等離子刻蝕的優點1 1、非擴散面非擴散面PNPN結刻蝕時被去除，背腐蝕太陽電池的背面更平整，其背面結刻蝕時被去除，背腐蝕太陽電池的背面更平整，其背面反射率優于刻邊，背腐蝕太陽電池能更有效地利用長波增加反射率優于刻邊，背腐蝕太陽電池能更有效地利用長波增加ISCISC。鋁背。鋁背場比刻邊的更均勻，可以提高場比刻邊的更均勻，可以提高IQEIQE，從而提高了太陽電池的，從而提高了太陽電池的UocUoc。2 2、硅片潔凈度提高（無等離子刻蝕的尾氣污染）、硅片潔凈度提高（無等離子刻蝕的尾氣污染）3 3、節水（、節

12、水（renarena使用循環水沖洗硅片，耗水較少。等離子刻蝕去使用循環水沖洗硅片，耗水較少。等離子刻蝕去PSGPSG用槽浸用槽浸泡，用水量大）泡，用水量大） 。濕法刻蝕相對等離子刻蝕的缺點濕法刻蝕相對等離子刻蝕的缺點1 1、硅片水平運行，機碎高：（等離子刻蝕、硅片水平運行，機碎高：（等離子刻蝕去去PSGPSG槽式浸泡甩干，硅片受沖擊小）；槽式浸泡甩干，硅片受沖擊?。? 3、傳動滾軸易變形：（、傳動滾軸易變形：（PVDFPVDF，PPPP材質且材質且水平放置易變形）；水平放置易變形）；4 4、成本高：（化學品刻蝕代替等離子刻蝕、成本高：（化學品刻蝕代替等離子刻蝕成本增加）。成本增加）。五、刻蝕

13、工藝崗位職責五、刻蝕工藝崗位職責工藝員：工藝員：完成工藝負責的點檢項目的點檢工作。仔細查看前幾個班的交接班記錄，了解前幾個班出現的工藝問題及處理方法，再次出現時可減少處理時間。關注當班刻蝕工序的腐蝕量、刻蝕線寬度情況，對出現的異常及時加以解決，對于經過判斷為設備原因異常，及時聯系相關人員解決，解決不了的問題要及時通知助理工程師。對于出現的不良品，根據工藝文件（正在寫）要求，決定返工或是流至下一道工序。當班過程中，檢查生產人員的無塵服穿戴、上下片操作手法以及工藝衛生狀況是否符合要求，對于不符合要求的情況及時提出，并督促其整改，定期對員工進行集中培訓。協助助理工程師、工程師跟蹤相關實驗，統計數據，

14、下班時，按時準確填寫交接班記錄。10、完成安排的其他工作。助理工程師：助理工程師：關注當天的效率、碎片率、良品率等參數，對于出現的外觀不良、漏電或是效率低下等異常，及時聯系其余工序的工程師一起進行排查。檢查每天的腐蝕量，對于異常點，積極排查異常并制定預防措施。對于技術員匯報的異常情況，視情況到場解決或是電話給出解決措施，若不能解決的，及時通知工程師。負責刻蝕工序點檢表格（各臺設備的運行情況與關鍵參數點檢表）的編寫。協助工程師，安排刻蝕段的排查或改進實驗，如有需要，與其他工序或是其他職能部門進行溝通，實驗結束后，及時給出實驗報告。完成安排的其他工作 工程師：工程師：關注當天的效率、碎片率、良品率

15、等參數、化學品用量，對于出現的外觀不良、漏電或是效率低下等異常，及時聯系其余工序的工程師進行排查。確定工藝方案與工藝控制參數（腐蝕量、刻蝕線寬），藥液使用壽命以及設備維護周期，上報主管工程師。對于日常工作中，根據需要，與其他職能部門（如設備、生產等部門）進行溝通，共同尋找解決問題的方案。對于助理工程師匯報的異常情況，視情況到場解決或是電話給出解決方案，若不能解決的，及時通知工藝主管。定期進行刻蝕參數優化實驗或是安排刻蝕異常時的排查實驗，根據實驗結果提出改進措施。負責編寫刻蝕工段的工藝文件、作業指導書，并組織相關人員進行學習。完成安排的其他工作。 主管工程師：主管工程師：1、關注當天的效率、碎片

16、率、良品率等參數、化學品用量，對于出現的外觀不良或是效率低下等異常，及時安排排查。根據工作需要，負責與其他職能部門進行溝通，共同解決問題。對于匯報的異常，視情況到場解決或是電話給出解決方案。根據實驗結果，安排實施新的工藝方案，若新方案中涉及到更改工藝流程或是工藝路線的，需向上級請示后決定是否實施。定期總結刻蝕工序的工作情況，并向工藝經理匯報。負責刻蝕工序人員的管理，分配領導安排的任務，定期組織會議，對本工段工作進行總結。對工藝文件、作業指導書等進行審核。完成領導安排的其他任務 六、注意事項六、注意事項注意化學品防護，進設備內操作，一定要穿防護服。 調整參數前多加思考，在不確定的情況下務必找相關

17、人員確認后方可調整，調整后要密切關注生產情況，直到正常為止。多觀察、多總結，提高技術水平。 附：化學品安全技術說明HNO3：健康危害：其蒸氣有刺激作用，引起眼和上呼吸道刺激癥狀，如流淚、咽喉刺激感、嗆咳，并伴有頭痛、頭暈、胸悶等?？诜鸶共縿⊥?，嚴重者可有胃穿孔、腹膜炎、喉痙攣、腎損害、休克以及窒息。皮膚接觸引起灼傷。慢性影響：長期接觸可引起牙齒酸蝕癥。急救措施：皮膚接觸：立即脫去污染的衣著，用大量流動清水沖洗至少15分鐘。就醫。眼睛接觸：立即提起眼瞼，用大量流動清水或生理鹽水徹底沖洗至少15分鐘。就醫。吸入：迅速脫離現場至空氣新鮮處。保持呼吸道通暢。如呼吸困難，給輸氧。如呼吸停止，立即進行

18、人工呼吸。就醫。食入：用水漱口，給飲牛奶或蛋清。就醫。HF健康危害：對皮膚有強烈的腐蝕作用。灼傷初期皮膚潮紅、干燥。創面蒼白，壞死，繼而呈紫黑色或灰黑色。深部灼傷或處理不當時，可形成難以愈合的深潰瘍，損及骨膜和骨質。本品灼傷疼痛劇烈。眼接觸高濃度本品可引起角膜穿孔。接觸其蒸氣，可發生支氣管炎、肺炎等。慢性影響：眼和上呼吸道刺激癥狀，或有鼻衄，嗅覺減退?？捎醒例X酸蝕癥。骨骼線異常與工業性氟病少見 。急救措施:皮膚接觸：立即脫去污染的衣著，用大量流動清水沖洗至少15分鐘。就醫。眼睛接觸：立即提起眼瞼，用大量流動清水或生理鹽水徹底沖洗至少15分鐘。就醫。吸入：迅速脫離現場至空氣新鮮處。保持呼吸道通暢。如呼吸困難，給輸氧。如呼吸停止，立即進行人工呼吸。就醫。食入：用水漱口，給飲牛奶或蛋清。就醫。H2SO4:健康危害：對皮膚、粘膜等組織有強烈的刺激和腐蝕作用。蒸氣或霧可引起結膜炎、結膜水腫、角膜混濁，以致失明；引起呼吸道刺激，重者發生呼吸困難和肺水腫；高濃度引起喉痙攣或聲門水腫而窒息死亡。口服后引起消化道燒傷以致潰瘍形成；嚴重者可能有胃穿孔、腹膜炎、腎損害、休克等。皮膚灼傷輕者出現紅斑、重者形成潰瘍，愈后癍痕收縮影響功能。濺入眼內可造成灼傷，甚至角膜穿孔、全眼炎以至失明。慢性影響：牙齒酸蝕癥、慢性支氣管炎、肺氣腫和肺硬化。急救措施：皮膚接觸：立即脫去污染的衣著，用大量流動清水沖洗至少1
