1、百度文庫實驗二：FFT頻譜分析及應用一、實驗內容(1)模擬信號 x=2*sin(4*pi*t)+5*cos(8*pi*t); 以t=0.01*n 進行采樣，求 出N=40b： FFT勺幅度頻譜，提高到N=128,再求該信號的幅度頻譜； (2) 一個連 續信號含三個頻譜分量，經采樣得到以下序列 x=sin(2*pi*0.15*n)+cos(2*pi*(0.15+df)*n)+cos(2*pi*(0.15+2*df)*n);k=0:N/2;w=2*pi/N*k ,分別求 N=64, N=128寸其頻譜特性。 二、實驗代碼代碼一：模擬信號 x=2*sin(4*pi*t)+5*cos(8*pi*t);

2、 以t=0.01*n 進行采樣，求 出N=4OK FFT勺幅度頻譜clc;N=40;n=0:N-1;t=0.01*n;x=2*sin(4*pi*t)+5*cos(8*pi*t);k=0:N/2;w=2*pi/N*k;X=fft(x,N);magX=abs(X(1:N/2+1);subplot(2,1,1);stem(n,x,. );title( single x(n);subplot(2,1,2);plot(w/pi,magX);title(FFT N=40);xlabel( f (unit:pi);ylabel( |X| );grid代碼二：模擬信號 x=2*sin(4*pi*t)+5*co

3、s(8*pi*t); 以 t=0.01*n 進行采樣， N=128點FFT的幅度頻譜：/N=128;n=0:N-1;t=0.01*n;,/x=2*sin(4*pi*t)+5*cos(8*pi*t);/k=0:N/2;w=2*pi/N*k;X=fft(x,N);magX=abs(X(1:N/2+1);/subplot(2,1,1);stem(n,x,、. );title( single x(n) / );subplot(2,1,2);plot(w/pi,magX);title(FFT N=128);xlabel( f (unit:pi);ylabel( |X| );grid代碼三：一個連續信號含

4、三個頻譜分量，經采樣得到以下序列 x=sin(2*pi*0.15*n)+cos(2*pi*(0.15+df)*n)+cos(2*pi*(0.15+2*df)*n);k=0:N/2;w=2*pi/N*k , N=64寸其頻譜特性clc;N=64;n=0:N-1;df=1/16;x=sin(2*pi*0.15*n)+cos(2*pi*(0.15+df)*n)+cos(2*pi*(0.15+2*df)*n);k=0:N/2;w=2*pi/N*k;X=fft(x,N);magX=abs(X(1:N/2+1);subplot(2,1,1);stem(n,x,. );title( single x(n);

5、subplot(2,1,2);plot(w/pi,magX);title(FFT N=64);xlabel( f (unit:pi);ylabel( |X| );gridclc;N=64;n=0:N-1;df=1/64;x=sin(2*pi*0.15*n)+cos(2*pi*(0.15+df)*n)+cos(2*pi*(0.15+2*df)*n);k=0:N/2;w=2*pi/N*k;X=fft(x,N);magX=abs(X(1:N/2+1);subplot(2,1,1);stem(n,x,. );title( single x(n);subplot(2,1,2);plot(w/pi,mag

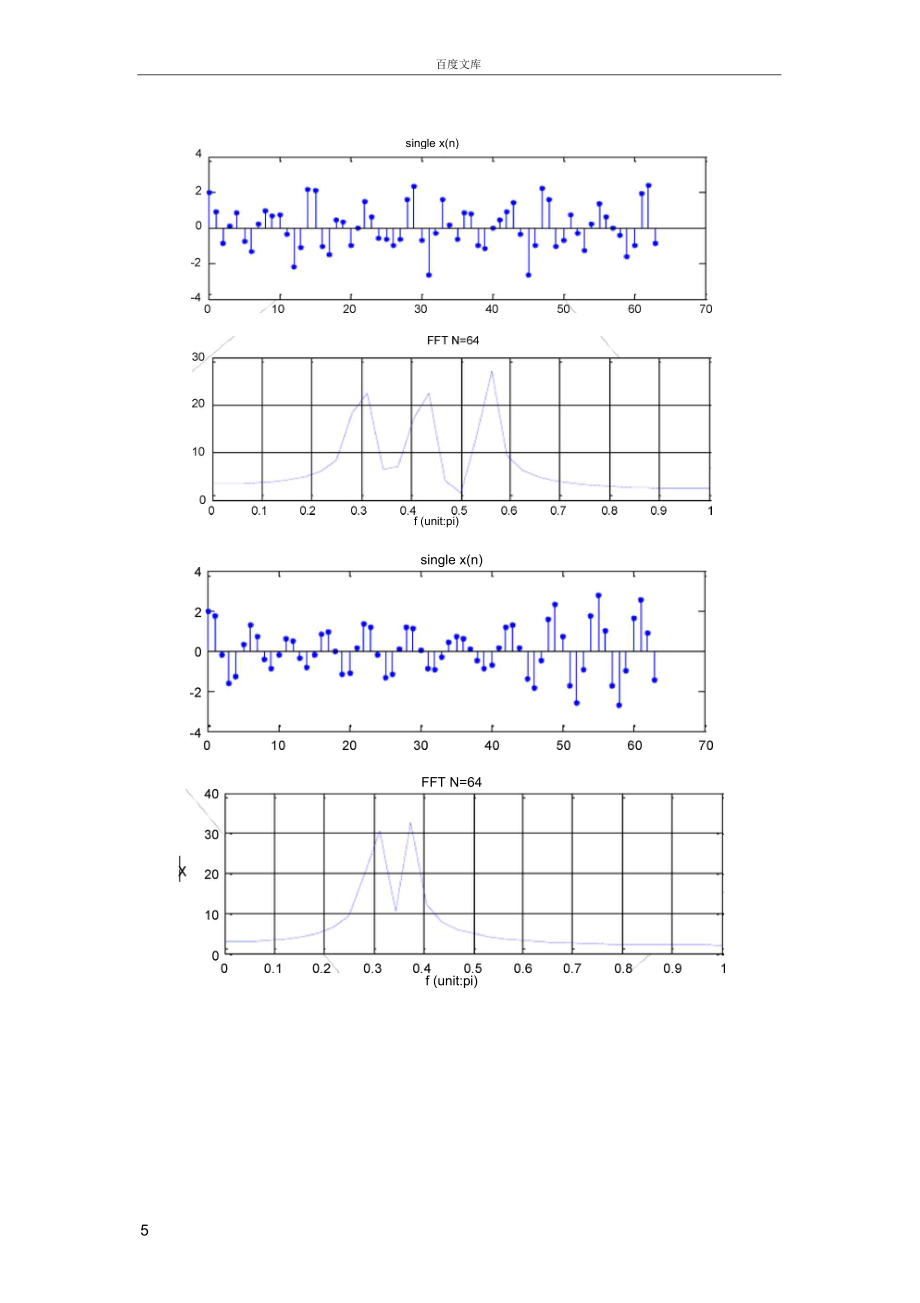

6、X);title(FFT N=64);xlabel( f (unit:pi);ylabel( |X| );grid代碼四：一個連續信號含三個頻譜分量，經采樣得到以下序列x=sin(2*pi*0.15*n)+cos(2*pi*(0.15+df)*n)+cos(2*pi*(0.15+2*df)*n);k=0:N/2;w=2*pi/N*k , N=128寸其頻譜特性。clc;N=128;n=0:N-1;df=1/64;x=sin(2*pi*0.15*n)+cos(2*pi*(0.15+df)*n)+cos(2*pi*(0.15+2*df)*n);k=0:N/2;w=2*pi/N*k;X=fft(x,N);magX=abs(X(1:N/2+1);subplot(2,1,1);stem(n,x,. );title( single x(n);subplot(2,1,2);plot(w/pi,magX);title(FFT N=128);xlabel( f (unit:pi);ylabel( |X| );grid三、實驗仿真圖代碼一圖：6single x(n)1050-5-10Tb. .ri4005101520253035f (unit:pi)代碼二圖:single x
